高韧聚酯有纺土工布
产品描述
1 范围
本标准规定了高韧聚酯有纺土工布的分类和命名、要求、试验方法、检验规则、标志、包装、运输和贮存等内容。
本标准适用于以高强度低延伸率聚酯纤维为原料织制的高韧聚酯有纺土工布。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 7689.3-2013 增强材料 机织物试验方法 第3部分:宽度和长度的测定
GB/T 8170-2008 数值修约规则与极限数值的表示和判定
ISO 13433-2006 Geotextiles and geotextile-related products. Determination of tensile creep and creep rupture behaviour first edition（土工合成材料 动态穿孔试验（落锥试验））
ASTM D4355/D4355M Standard Test Method for Deterioration of Geotextiles by Exposure to Light,Moisture and Heat in a Xenon Arc-Type Apparatus（通过用氙弧光型设备曝露于光、潮气和热测定土工布变坏的试验方法）
ASTM D4491/D4491M Standard Test Methods for Water Permeability of Geotextiles by Permittivity（用电容率法测定土工织物水渗透性的试验方法）
ASTM D4595 Standard Test Method for Tensile Properties ofGeotextiles by the Wide-Width Strip Method（通过宽幅带法测定土工布拉伸性能的试验方法）
ASTM D4751 Standard Test Methods for Determining Apparent Opening Size of a Geotextile（测定土工织物表观孔径的试验方法）
ASTM D4886 Standard Test Method for Abrasion Resistance of Geotextiles (Sandpaper/Sliding Block Method)（土工织物抗磨性试验方法(砂纸/滑块法)
ASTM D5261 Standard Test Method for Measuring Mass per Unit Area of Geotextiles（土工织物单位面积质量测量方法）
ASTM D5262 Standard Test Method for Evaluating the Unconfined Tension Creep and Creep Rupture Behavior of Geosynthetics（评定土工合成材料无约束拉伸蠕变和蠕变断裂的试验方法）
ASTM D6241 Standard Test Method for Static Puncture Strength of Geotextiles and Geotextile-Related Products Using a 50-mm Probe（用50mm探测器测定土工织物和土工织物相关产品静态穿刺强度的试验方法）
ASTM D6992 Standard Test Method for Accelerated Tensile Creep and Creep-Rupture of Geosynthetic Materials Based on Time-Temperature Superposition Using the SteppedIsothermal Method（用阶梯等温法对基于时温重叠的土工合成材料加速拉伸蠕变和蠕变断裂的试验方法）
3 产品分类和命名
3.1 产品分类
产品按标称抗拉强度大小可分为：MDHK100/50PET、MDHK150/50PET、MDHK200/50PET等规格。

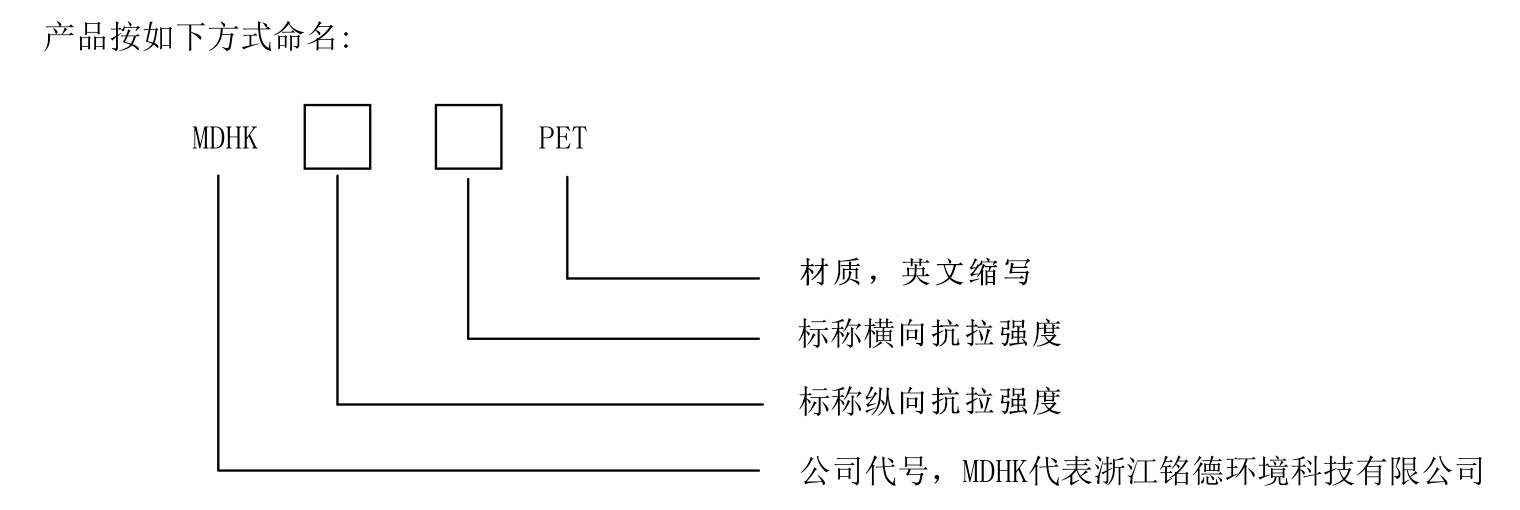

3.2 产品命名
产品命名示例：MDHK100/50PET表示浙江铭德环境科技有限公司生产的标称抗拉强度为横向100kN/m，纵向50kN/m的高韧聚酯有纺土工布。
4 要求
4.1 尺寸及偏差
4.1.1 宽度偏差不允许负偏差。
4.1.2 长度偏差不允许负偏差。
4.2 外观质量
产品的外观疵点分为轻缺陷和重缺陷（见表1）。产品上不允许存在重缺陷，轻缺陷每200m应不超过5个。
表 1 外观疵点的评定
| 序号 | 疵点名称 | 轻缺陷 | 重缺陷 |
| 1 | 断纱、缺纬 | 分散的，1~2根 | 并列2根以上 |
| 2 | 杂物 | 软质，粗≤5mm | 硬质；软质，粗＞5mm |
| 3 | 边不良 | ≤300cm时，每50cm计一处 | ＞300cm |
| 4 | 破损 | ≤0.5cm | ＞0.5cm；破损 |
| 5 | 稀路 | 10cm内少2根 | 10cm内少2根 |
| 6 | 其他 | 参照相似疵点评定 | |
4.3 技术指标
技术指标按表2要求。
表2 内在质量
| 序号 | 项目 | MDHK100/50PET | MDHK150/50PET | MDHK200/50PET | MDHK600/50PET |
| 指 标 | |||||
| 1 | 单位面积质量，g/m ≥ | 250 | 320 | 400 | 1000 |
| 2 | 纵向抗拉强度，kN/m ≥ | 100 | 150 | 200 | 600 |
| 3 | 横向抗拉强度，kN/m ≥ | 50 | |||
| 4 | 纵向断裂伸长率，% ≤ | 12 | |||
| 5 | 横向断裂伸长率，% ≤ | 12 | |||
| 6 | 纵向2%拉伸强度，% ≥ | 17 | 26 | 35 | 105 |
| 7 | 纵向5%拉伸强度，% ≥ | 46 | 67 | 90 | 240 |
| 8 | CBR顶破强力，kN ≥ | 6 | 7 | 7.5 | 10.5 |
| 9 | 动态落锥破裂直径，mm ≤ | 10 | |||
| 10 | 抗磨损性，% ≥ | 80 | |||
| 11 | 抗紫外线（500H），% ≥ | 90 | |||
| 12 | 等效孔径O 90 ，mm ≤ | 0.425 | |||
| 13 | 渗透性Q 50 ，L/m² /s ≥ | 25 | |||
| 14 | 120年纵向长期蠕变强度，kN/m≥ | 69 | 104 | 138 | 410 |
| 15 | 120 年纵向长期设计强度,kN/m≥ | 52 | 89 | 119 | 345 |
| 16 | 120年纵向蠕变折减系数 ≤ | 1.45 | |||
注：超出表中范围时，考核指标由供需双方协商确定。
5 试验方法
5.1 试验状态调节与试验的标准环境
试样应在每项技术指标测试要求所规定的环境下进行调湿和试验。
5.2 取样
在同批产品中取样，采取随机抽取法抽取 1 卷,去掉前端 2m 长度，截取全幅宽 5m长作为样品。
5.3 尺寸及偏差
长度和宽度按 GB/T 7689.3-2013的规定执行，并计算偏差。
5.4 外观质量
在正常（光）照度下，借助目测和适当的量具进行检验。
5.5 技术指标
5.5.1 单位面积质量
按ASTM D5261规定执行。
5.5.2 抗拉强度、断裂伸长率、纵向2%拉伸强度和纵向5%拉伸强度
按ASTM D4595规定执行。
5.5.3 CBR 顶破强力
按ASTM D6241规定执行。
5.5.4 动态落锥破裂直径
按ISO 13433-2006规定执行。
5.5.5 抗磨损性
按ASTM D4886规定执行。
5.5.6 抗紫外线性能
按ASTM D4355规定执行。
5.5.7 等效孔径O 90
按ASTM D4751规定执行。
5.5.8 渗透性Q 50
按ASTM D4491规定执行。
5.5.9 120年纵向长期蠕变强度、120 年纵向长期设计强度、120年纵向蠕变折减系数
按 ASTM D6992 和 ASTM D5262的规定执行。
5.6 数值修约
数值修约按 GB/T 8170-2008 中 4.3.3 的规定执行。
6 检验规则
6.1 组批
同一原料、相同工艺情况下生产同一规格的土工布为一批，每批数量不得超过500卷，生产期7天尚不足500卷则以7天产量为一批。
6.2 检验分类
检验分为出厂检验和型式检验。蠕变试验在产品定型或用于长期受力加筋工程时进行。
6.2.1 出厂检验
6.2.1.1 项目
检验项目为外观质量、拉伸强度和标称伸长率。
6.2.1.2 抽样
外观质量全部检验，拉伸强度和标称伸长率每批产品中随机抽取一卷检验。
6.2.1.3 判定规则
外观质量和抗拉强度结果全部符合标准要求则判为合格，其中一项不符合标准规定的则判不合格。
检验合格的产品，应在产品包装附产品质量合格证。
6.2.2 型式检验
6.2.2.1 型式检验情况
在下列情况之一时应进行型式检验：
a) 新产品定型鉴定或老产品转产生产时；
b) 出厂检验与下次型式检验的相关结果有很大差异时；
c) 正常生产如遇原材料、工艺有较大变动可能影响产品质量时；
d) 长期停产、恢复生产时；
e) 国家质量监督机构提出型式检验要求时。
6.2.2.2 型式检验项目
要求中的全部项目。
6.2.2.3 抽样
产品检验以批为单位，检验从每批产品中随机抽取一卷。
6.2.2.4 判定规则
6.2.2.4.1 所检项目全部合格，则判该次型式检验合格。
6.2.2.4.2 如有不合格项，应在该批产品中重新双倍取样，复检样品全部合格，则判该次型式检验合格。
6.2.2.4.3 如仍有不合格项，则判该次型式检验不合格。应停止生产，寻找原因，采取措施，直到型式检验合格后才能恢复生产。
7 标志、包装、运输、贮存
7.1 标志
每卷产品应附合格证，外包装应有下列标志：
a)公司名称、地址；
b)产品名称、型号、规格；
c)生产日期或批号；
d)执行标准编号；
e)检验员代号；
f)长度、宽度。
注：客户有特殊需要，可按双方合同规定。
7.2 包装
产品用纸管或硬塑料作卷芯卷取，用编织袋作外包装，包装应牢固，或按双方合同规定。
7.3 运输
产品运输时要轻装轻卸，不能重压，切勿日晒雨淋及沾污，保持包装完整或按双方合同规定。
7.4 贮存
产品存放应避免日光长期照射，并远离热源。
