土工滤网
1 范围
本标准规定了土工滤网的分类和命名、要求、试验方法、检验规则、标志、包装、运输和贮存等内容。
本标准适用于以聚丙烯为原料织制的土工滤网。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 7689.3-2013 增强材料 机织物试验方法 第3部分:宽度和长度的测定
GB/T 8170 数值修约规则与极限数值的表示和判定
GB/T 13763 土工合成材料 梯形法撕破强力的测定
GB/T 15789 土工布及其有关产品 无负荷时垂直渗透特性的测定
GB/T 17632 土工布及其有关产品 抗酸、碱液性能的试验方法
GB/T 19978 土工布及其有关产品 刺破强力的测定
CJ T 437-2013 垃圾填埋场用土工滤网
ASTM D4355/D4355M Standard Test Method for Deterioration of Geotextiles by Exposure to Light,Moisture and Heat in a Xenon Arc-Type Apparatus(通过用氙弧光型设备曝露于光、潮气和热测定土工布变坏的试验方法)
ASTM D4595 Standard Test Method for Tensile Properties ofGeotextiles by the Wide-Width Strip Method(通过宽幅带法测定土工布拉伸性能的试验方法)
ASTM D4751 Standard Test Methods for Determining Apparent Opening Size of a Geotextile(测定土工织物表观孔径的试验方法)
ASTM D5261 Standard Test Method for Measuring Mass per Unit Area of Geotextiles(土工织物单位面积质量测量方法)
ASTM D6241 Standard Test Method for Static Puncture Strength of Geotextiles and Geotextile-Related Products Using a 50-mm Probe(用50mm探测器测定土工织物和土工织物相关产品静态穿刺强度的试验方法)
3 产品分类和命名
3.1 产品分类
产品按标称抗拉强度 大小可分为:MDHK200、MDHK300等规格。
3.2 产品命名

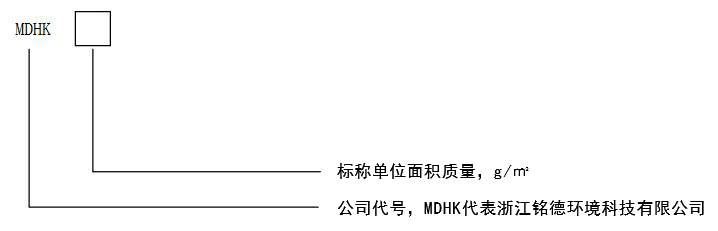

产品按如下方式命名:
产品命名示例:MDHK200表示浙江铭德环境科技有限公司生产的标称单位面积质量为200g/㎡的土工滤网。
4 要求
4.1 尺寸及偏差
4.1.1 宽度偏差不允许负偏差。
4.1.2 长度偏差不允许负偏差。
4.2 外观质量
产品的外观疵点分为轻缺陷和重缺陷(见表1)。产品上不允许存在重缺陷,轻缺陷每200㎡应不超过5个。
表1 外观疵点的评定
序号 | 疵点名称 | 轻缺陷 | 重缺陷 |
1 | 断纱、缺纬 | 分散的,1~2根 | 并列2根以上 |
2 | 杂物 | 软质,粗≤5mm | 硬质;软质,粗>5mm |
3 | 边不良 | ≤300cm时,每50cm计一处 | >300cm |
4 | 破损 | ≤0.5cm | >0.5cm;破损 |
5 | 稀路 | 10cm内少2根 | 10cm内少2根 |
6 | 其他 | 参照相似疵点评定 |
4.3 技术指标
技术指标按表2要求。
表2 技术指标
序号 | 项目 | MDHK200 | MDHK300 |
指标 | |||
1 | 单位面积质量偏差率 | ±5% | |
2 | 纵向抗拉强度,kN/m ≥ | 45 | 55 |
3 | 横向抗拉强度,kN/m ≥ | 30 | 40 |
4 | 纵向断裂伸长率,% ≤ | 25 | 25 |
5 | 横向断裂伸长率,% ≤ | 15 | 15 |
6 | 刺破强力,kN ≥ | 0.4 | 0.6 |
7 | CBR顶破强力,kN ≥ | 3 | 5.5 |
8 | 纵向撕裂强力,kN ≤ | 0.6 | 0.8 |
9 | 横向撕裂强力,kN ≤ | 0.4 | 0.6 |
10 | 抗酸碱性能,% ≥ | 80 | |
11 | 抗紫外线(500H),% ≥ | 90 | |
12 | 等效孔径O₉₀,mm | 0.10~0.80 | |
13 | 垂直渗透系数,(cm/s) | Kx(10⁻¹~10⁻²),K=1.0~9.9 | |
14 | 开孔率,% | 6~12 |
5 试验方法
5.1 试验状态调节与试验的标准环境
试样应在每项技术指标测试要求所规定的环境下进行调湿和试验。
5.2 取样
在同批产品中取样,采取随机抽取法抽取1卷,去掉前端2m长度,截取全幅宽5m长作为样品。
5.3 尺寸及偏差
长度和宽度按GB/T 7689.3 的规定执行,并计算偏差。
5.4 外观质量
在正常(光)照度下,借助目测和适当的量具进行检验。
5.5 技术指标
5.5.1 单位面积质量偏差率
按ASTM D5261规定执行,并计算偏差率,结果精确至0.1%。
5.5.2 抗拉强度、断裂伸长率
按ASTM D4595规定执行。
5.5.3 刺破强度
按GB/T 19978规定执行。
5.5.4 CBR顶破强力
按ASTM D6241规定执行。
5.5.5 撕裂强度
按GB/T 13763规定执行
5.5.6 抗酸碱性能
按GB/T 17632规定执行。
5.5.7 抗紫外线性能
按ASTM D4355规定执行。
5.5.8 等效孔径 0₉₀
按ASTM D4751规定执行。
5.5.9 垂直渗透系数
按GB/T 15789规定执行。
5.5.10 开孔率
按CJ/T 437-2013附录A规定执行。
5.6 数值修约
数值修约按GB/T 8170 -2008 中4.3.3的规定执行。
6 检验规则
6.1 组批
同一原料、相同工艺情况下生产同一规格的土工滤网为一批,每批数量不得超过500卷,生产期7天尚不足500卷则以7天产量为一批。
6.2 检验分类
检验分为出厂检验和型式检验。
6.2.1出厂检验
6.2.1.1 项目
检验项目为外观质量、拉伸强度和标称伸长率。
6.2.1.2 抽样
外观质量全部检验,拉伸强度和标称伸长率每批产品中随机抽取一卷检验。
6.2.1.3 判定规则
6.2.2.3 抽样
产品检验以批为单位,检验从每批产品中随机抽取一卷。
6.2.2.4 判定规则
6.2.2.4.1 所检项目全部合格,则判该次型式检验合格。
7.1 标志
每卷产品应附合格证,外包装应有下列标志:
a)公司名称、地址;
